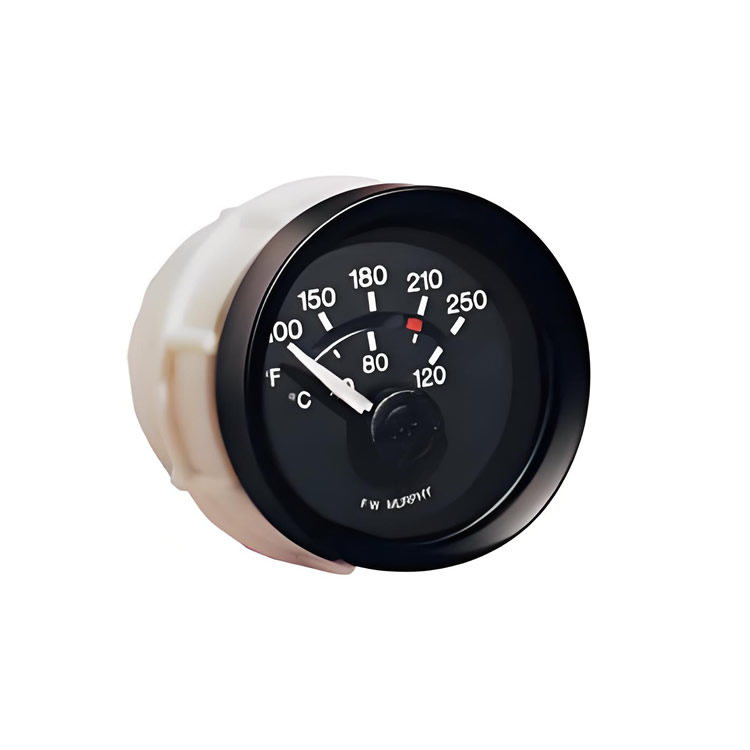

EGS21 T-300-24-A 規格參數

1. 基本型號與功能

?   系列: EGS21 電動繼電式儀表

?   類型: 溫度表

?   核心功能: 在EG21系列電動式儀表基礎上，增加了一套可調基點的“霍爾效應”開關輸出，可觸發報警或關閉機器。

2. 電氣規格

?   電源輸入: 24V 直流電源

?   繼電器輸出:

    ?   傳感元件: 霍爾效應

    ?   輸出信號: 接地信號（沉降輸出）

    ?   額定電流: 300mA 恒定電流

    ?   觸發方式: 遞增觸發（這是溫度表的特性）

    ?   飽和輸出電壓: 在25℃時為1.3-2.3V（輸出開關壓降）

    ?   觸發點調節: 可在刻度盤的90%范圍內調節，并在鏡帶上顯示觸發點位置。使用1/16英寸六角扳手在儀表背面調節。

3. 機械與結構規格

?   外殼: 聚酯（PBT）材料，全密封設計，防撞擊、防水。

?   表框: 拋光316不銹鋼（代碼"A"可能指此標準款；可選黑色或SAE型）。

?   鏡面: 防紫外線，透明聚碳酸酯。

?   刻度盤:

    ?   黑底，白色刻度。

    ?   背光啟動后，刻度顯示為紅色。

    ?   雙刻度顯示: ℃ 和 °F（量程為300°F，對應約149℃）。

    ?   鏡帶設計，消除視覺誤差。

?   指針照明: 指針上裝有“冷光”二極管，增加夜間可視度。

4. 環境與耐用性

?   工作溫度: -40°C 至 +85°C （-40°F 至 +185°F）

?   存儲溫度: -60°C 至 +85°C （-77°F 至 +185°F）

?   環境適應性: 適用于各種惡劣環境，如潮濕、高/低溫、強腐蝕等。采用防腐蝕材料制造。

?   過壓保護: 可承受200%標稱電壓達5分鐘。

?   極性反接保護: 在工作溫度范圍內，可無限時承受極性反接。

?   標準符合: 符合SAE J1810標準。

EGS21 T-300-24-A 是一款專為24V系統工程機械設計的、高精度且耐用的電動繼電式溫度表。它具備雙刻度顯示、明亮的夜間背光、以及一個可調節的報警繼電器輸出功能，集成了安裝簡便性和高可靠性。
